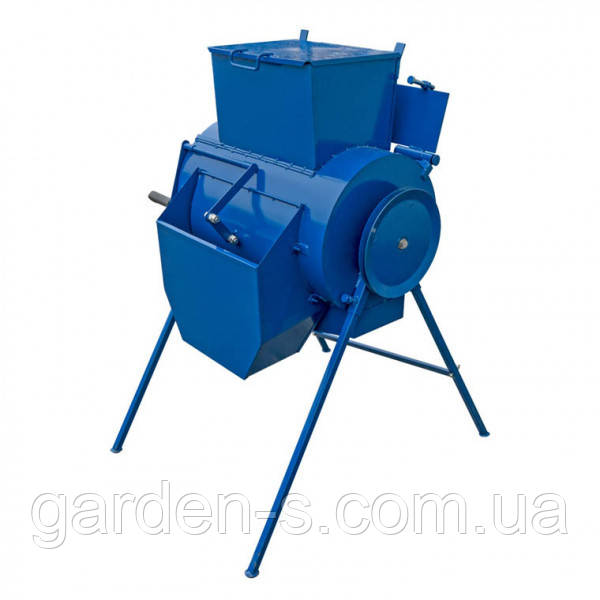

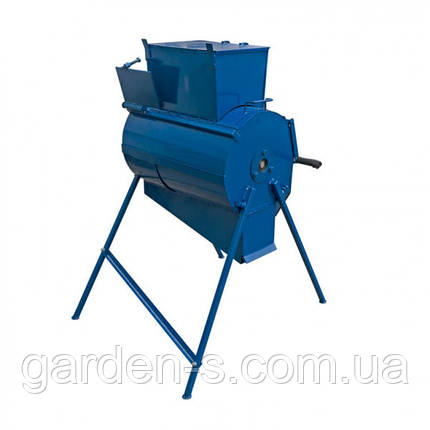

Кукурудзолущилка, КЛ1, призначена для відділення зерна кукурудзи від качана. Виконавчий механізм лущилки дозволяє використовувати в якості привода такі агрегати: важкий мотоблок типу Zirka-61, мототрактор, виготовлений на його базі, та електродвигун.
Важлива інформація
Кукурудзолущилка, КЛ1, ‒ побутовий пристрій, не призначений для використання в промислових цілях!
Перед молотінням початки кукурудзи слід якісно висушити.
Зерна кукурудзи після молотіння в молотильній камері лущилки КЛ1 не придатні для використання у якості насіннєвого матеріалу.
Основні вузли кукурудзолущилки:
- молотильна камера;
- бункер завантаження;
- бункер вивантаження;
- лоток для очищених зерен;
- опорні ніжки;
- вал молотильної камери;
- шків.
Опис конструкції
Основний вузол кукурудзолущилки ‒ молотильна камера. У молотильній камері розміщується вал з ланцюгами. Вал діаметром 53 мм встановлений на підшипники марки 205. Посадкові місця розбірні. До вала за допомогою сталевих скоб кріпиться 8 ланцюгів довжиною 150 мм. Діаметр прутка ланки 5 мм. Один кінець вала має виліт для установки шківа. Шків кріпиться на вал на шпонкове з'єднання. Зовнішній діаметр шківа ‒ 270 мм. Посадковий отвір шківа має діаметр 25 мм. Шків розрахований на застосування клиноремінних ланцюгів профілю «B».
У верхній частині молотильної камери розміщується бункер завантаження. Молотильна камера і бункери завантаження і вивантаження виготовлені з листової сталі. Бункер завантаження відділений від молотильної камери шиберною заслінкою.
У нижній частині молотильної камери розміщується лоток для збирання очищених зерен. Лоток відділений від камери сепараторною сіткою з діаметром отворів 15 мм. До молотильної камери на болтові кріплення кріпиться бункер вивантаження і опорні ніжки. Ніжки виготовлені зі сталевого профілю перерізом 20 × 20 мм. Пара ніжок, розташованих з протилежної від бункера вивантаження сторони, має підсилювач, виготовлений зі сталевого куточка 25 × 25 мм, товщина 3 мм.
Принцип дії
Обмолот початків кукурудзи здійснюється в молотильній камері завдяки механічному впливу ланцюгів, прикріплених до обертального вала. Відділені від початків зерна сипляться через сепараторну сітку в лоток для очищених зерен і під дією сили тяжіння та вібрації скочуються по похилій поверхні лотка в тару. Після завершення обмолоту оператор відкриває бункер вивантаження і ланцюги викидають качани назовні.
Порядок роботи з кукурудзолущилкою:
- під’єднати лущилку до приводного механізму;
- впевнитися, що лущилка встановлена надійно і спирається на 4 ніжки;
- запустити приводний механізм;
- відкрити кришку бункера завантаження, впевнитись, що шиберна заслінка закрита, і тільки після цього помістити в бункер початки кукурудзи;
- відкрити шиберну заслінку;
- після закінчення молотіння відкрити бункер вивантаження і дочекатися очищення молотильної камери від качанів.
На цьому цикл закінчується.
Типи і характеристики приводних механізмів
- Електродвигун
Завод-виробник не комплектує кукурудзолущилку електродвигуном. Замовник має самостійно придбати двигун і шків у спеціалізованому або інтернет-магазині.
Потужність двигуна: 1,5 кВт.
Частота обертання вала: 3000 об/хв.
Діаметр шківа: 140 мм.
- Мотоблок с двигуном водяного охолодження.
Для підключення лущилки до мотоблока слід придбати спеціальну перехідну рамку, артикул КЛд1. Переходьте за посиланням.
- Мототрактор, виготовлений на основі кіт-набору нашого виробництва.
Для підключення лущилки до мототрактора необхідна додаткова комплектація ‒ перехідна рамка, артикул КЛд2. Переходьте за посиланням.
Габаритні розміри в розібраному вигляді:
900 × 830 × 600 мм
Габаритні розміри кукурудзолущилки в зібраному вигляді:
1230 × 1040 × 800 мм
Вага: 37 кг.
Найменування в прайсі: Кукурудзолущилка, КЛ1
Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
