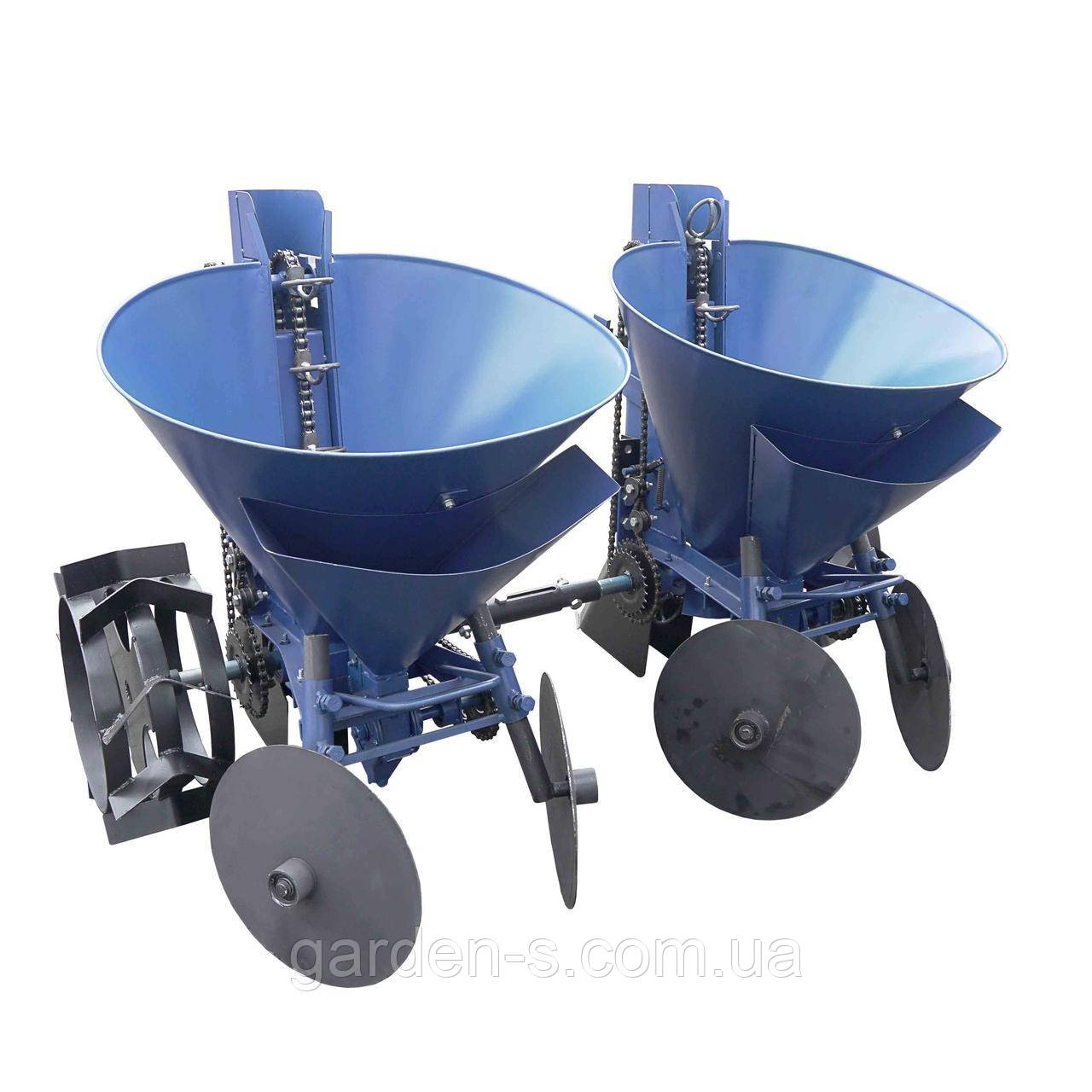

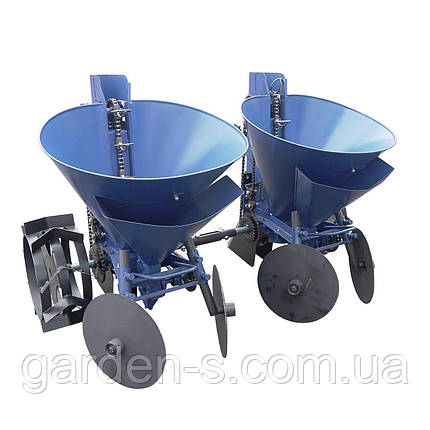

Картоплесаджалка дворядна ланцюгова з БДУ до мототрактору Преміум (регульоване междурядие)

Дворядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі і одночасного внесення добрив. Агрегатується з мототракторами. За основу взята добре зарекомендувала себе ланцюгова картоплесаджалка АПК-Ц.

Принцип дії картоплесаджалки з бункером для добрив

Привід механізму посадки приводиться в рух від опорних коліс через приводний вал. Обертаючий момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача оснащена двома провідними зірочками з 36 і 26 зубами. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм потрібно вилучення з двох ланок ланцюга. Система внесення мінеральних добрив подібно механізму посадки приводиться в дію через ланцюгову передачу.

Конструкція основних вузлів картоплесаджалки для мототрактора

1. Опорні колеса і приводний вал:

• колеса-грунтозацепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
• діаметр приводного валу – 25 мм.

2. Механізм посадки і дозуючий пристрій

Основний вузол картоплесаджалки – бункер з шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений з листової сталі завтовшки
0,8 мм. На задню частину бункера встановлюється дозуючий пристрій барабанного типу, для дозованого внесення мінеральних добрив.

Килевидный сошник картоплесаджалки виготовлений з листової сталі завтовшки 2 мм Кіль сошника посилений, товщина – 3 мм.

Для засипання посадженого картоплі землею і створення грунтового гребеня на раму з 32 мм сталевого куточка (товщина полки куточка 3 мм) встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний вузол

Характерною відмінністю даної моделі є причіпний вузол, що складається з рами і регульованого причіпного сайту. На раму встановлені вузли кріплення для двох однорядних картоплесаджалок. Вузли кріплення являють собою рухливі замки, що дозволяє використовувати знаряддя з регульованою шириною міжрядь 600-700 мм

Стандартна комплектація:

• картоплесаджалка ланцюгова з бункером для внесення мінеральних добрив – 2 шт.
• причіпний пристрій
• з'єднувальний вал, регульованої довжини – 1 шт.
• приводні колеса – 2 шт.
• дискові загортачи – 4 шт.
• сошник килевидного типу – 2 шт.

Технічні параметри:

• Габаритні розміри: 1100 × 1380 (1480) × 950 мм
• Ємність бункера для картоплі – 20 л
• Ємність бункера для добрив – 4 л
• Тип добрив: сухе, гранульоване
• Крок посадки картоплі та внесення добрив:
• Z1 – 26 ≈ 250 мм
• Z2 – 36 ≈ 200 мм
• Глибина посадки – 50-100 мм
• Рекомендований діаметр картоплі – 40 мм
• Ширина колії – 600-700 мм (можлива регулювання)
• Вага – 80,6 кг
