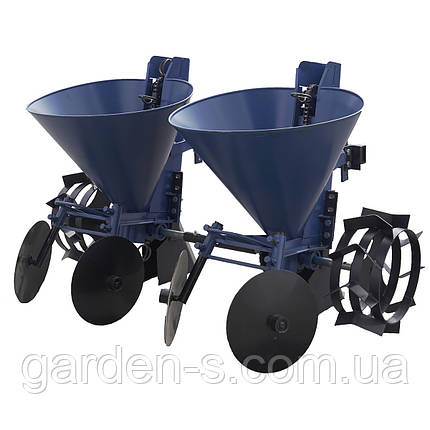

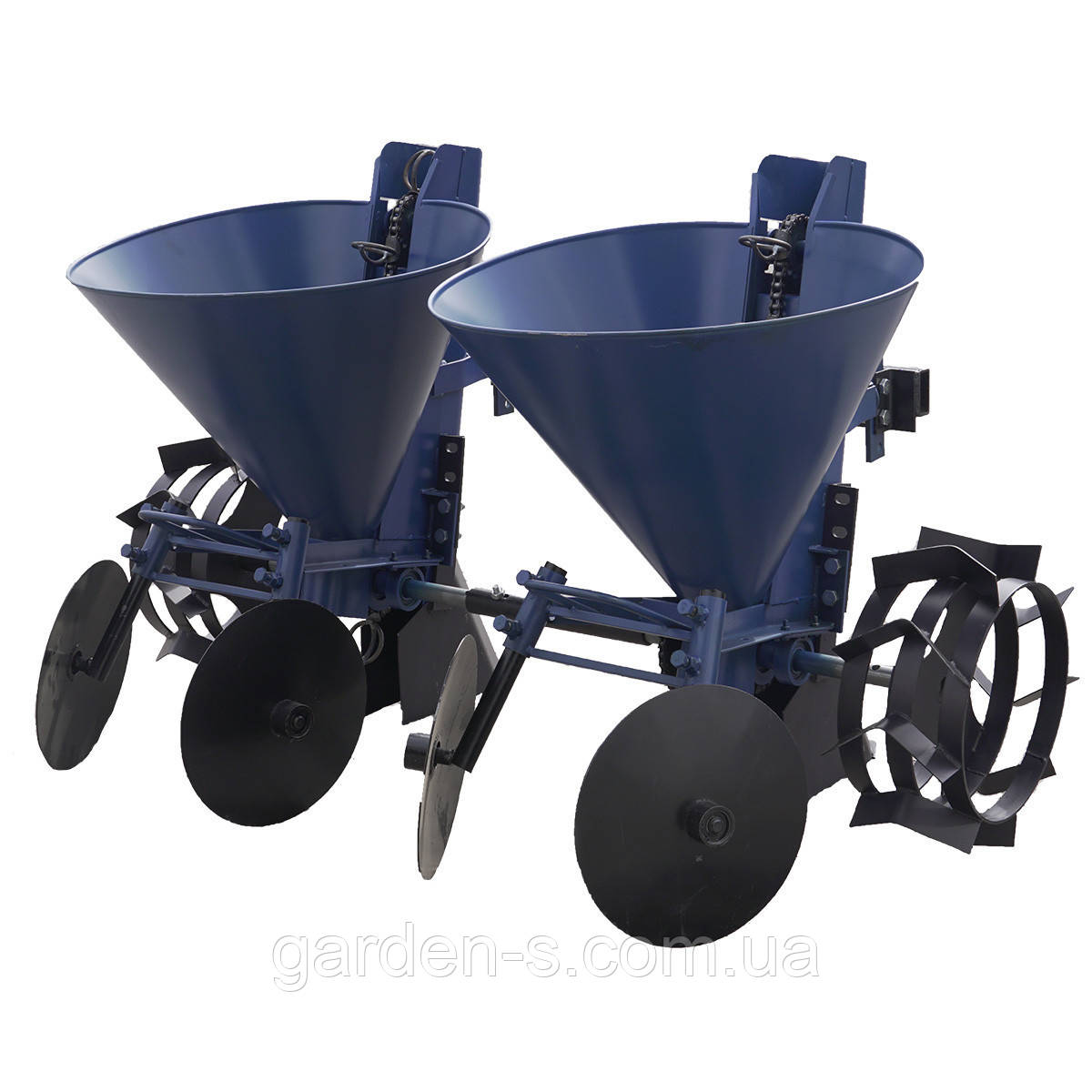

Картоплесаржалка дворядна ланцюгова до мототрактора Преміум (фіксоване міжряджання)

Дворядна ланцюгова картопельсажалка призначена для механізації посадки картоплі за допомогою мототрактора. За основу взята чіпна картоплесарка АПК-Ц, що добре зарекомендувала себе.

Принцип дії картоплісилки:

Привод механізму посадки приводиться в дію від опорних коліс через приводний вал. Обертовий момент із приводного вала передається на механізм посадки через ланцюгове передавання, обладнане роликовим натягувачем. Ланцюгова передача має дві провідні зірочки з 36 і 26 зубцями. Регулювання відбувається через переміщення ланцюга на додаткову зірочку. Під час переходу з кроку посадки 200 мм на крок 250 мм буде потрібно вилучення з ланцюга двох ланок.

Конструкція основних вузлів картоплі для мототрактора:

1. Опорні колеса та приводний вал:

• колеса-ґрунтозачепи мають діаметр 360 мм, товщина обода — 3 мм, ширина — 150 мм
• діаметр приводного вала — 25 мм

Вали двох картоплі з'єднані між собою за допомогою порожнистого вала, виготовленого зі сталевої труби.

2. Механізм посадки

Основний вузол картоплі для мототрактора — бункер із шахтою, у якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 — 18,2 (маравей, кількість ланок — 98), на ньому встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі місткістю 20 літрів виготовлений із листової сталі завтовшки 0,8 мм.

Килеподібний сошник картоплі-шкарпетки виготовлений із листової сталі завтовшки 2 мм. Кіль-сушарка посилений, товщина — 3 мм.

Для засинання посадженого картоплі землею та створення ґрунтувального гребеня на раму зі сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові окучники діаметром 275 мм і завтовшки 2 мм. Плавне та надійне обертання кожного диска забезпечує пара 202 підшипників.

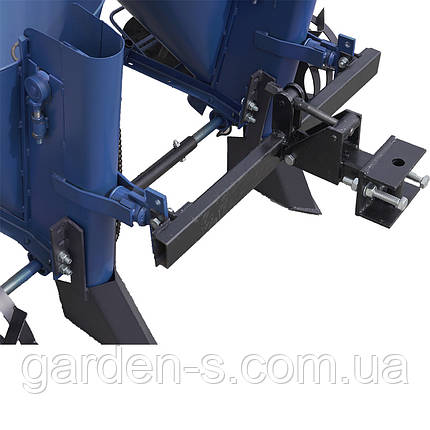

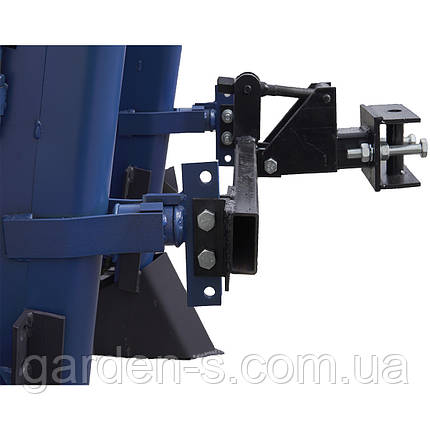

3. Причіпний пристрій.

Характерною відмінністю цієї моделі є спеціальний причіпний пристрій, який складається з рами з кріпленнями для двох картоплі для мотоблока та регульованого причепного вузла. Вузли кріплення сажалок до рами приварені, що дає змогу висаджувати картоплю з фіксованою шириною міжряджень — 600 мм.

Стандартна комплектація:

• картоплесаржалка ланцюгова — 2 шт.
• причіпний пристрій
• з'єднувальний порожнистий вал — 1 шт.
• приводні колеса — 2 шт.
• дискові загортачі — 4 шт.
• сошник кілеподібного типу — 2 шт.

Технічні параметри:

• Габаритні розміри: 1100 × 1380 × 950 мм
• Крок посадки картоплі: Z2 — 36 ≈ 200 мм (базова установка), Z1-26 ≈ 250 мм (потрібне вилучення з ланцюга 2 ланок)
• Глибина посадки: 50-100 мм
• Рекомендований діаметр картоплі: 40 мм
• Ширина колії, фіксована: 600 мм
• Вага — 69,3 кг
